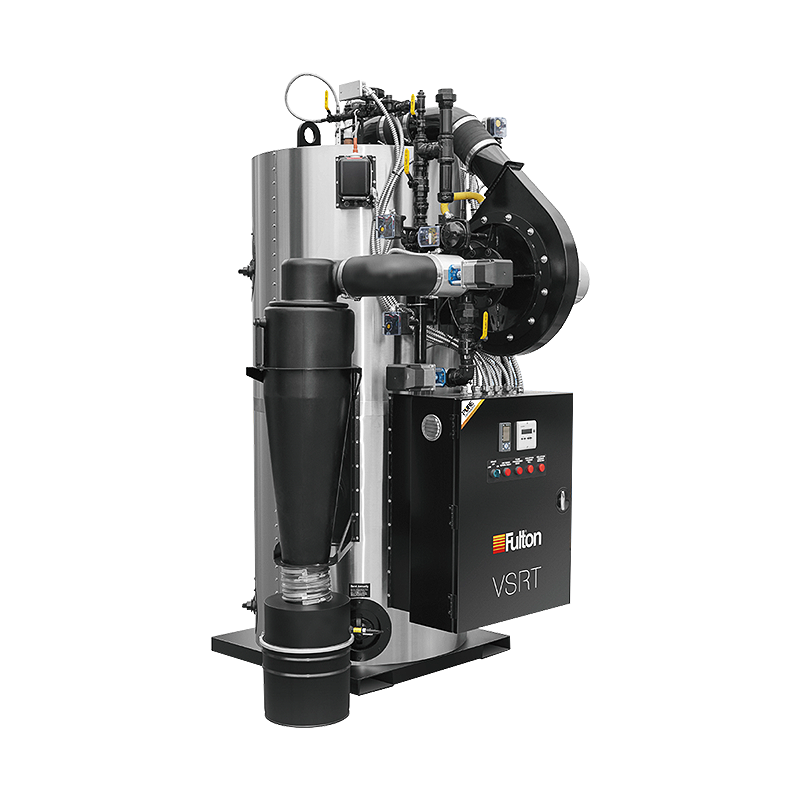

Now Fulton is raising the bar with the VSRT (Vertical Spiral Rib Tubeless) boiler, the world’s first fully wetted, refractory-free vertical tubeless boiler and the new standard for industrial steam boiler design.
Ultra-compact vertical design - industry's smallest footprint
Up to 90.8%-99% efficiency
≥99.75% steam quality at 15 PSI
Fully-wetted pressure vessel
Refractory-free design
Up to 6:1 turndown; fully modulated burner
Low emissions
Model |
VSRT-9.5 | VSRT-10 | VSRT-15 | VSRT-20 | VSRT-30 | VSRT-40 | VSRT-50 | VSRT-60 | VSRT-80 | VSRT-100 | VSRT-125 | VSRT-250 | |||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPECIFICATIONS | |||||||||||||||||||||||||||||||||||||||||||||||||
| Steam Output,F&A212°F(LB/HR) | 328 | 345 | 518 | 690 | 1036 | 1380 | 1725 | 2070 | 2760 | 350 | 4343 | 8625 | |||||||||||||||||||||||||||||||||||||
| Fuel Input(MBH) | 385 | 400 | 600 | 800 | 1200 | 1600 | 1993 | 2392 | 3200 | 4000 | 4999 | 9800 | |||||||||||||||||||||||||||||||||||||
| Output(MBH) | 318 | 335 | 503 | 670 | 1005 | 1340 | 1674 | 2008 | 2678 | 3348 | 4185 | 8370 | |||||||||||||||||||||||||||||||||||||
| Turndown Ratio | 8:1 | 4:1 | 6:1 | 4:1 | 6:1 | 6:1 | 8:1 | 10:1 | 10:1 | 10:1 | 10:1 | 10:1 | |||||||||||||||||||||||||||||||||||||
| DIMENSIONS | |||||||||||||||||||||||||||||||||||||||||||||||||
| Height w/o Trim (IN) | 76 | 70 | 70 | 79 | 79 | 97 | 97 | 97 | 110 | 125 | 125 | 144 | |||||||||||||||||||||||||||||||||||||
| Height w/ Trim (IN) | 86 | 77 | 77 | 86 | 86 | 107 | 107 | 107 | 121 | 140 | 140 | 148 | |||||||||||||||||||||||||||||||||||||
| Height w/ Burner Pull (IN) | 100 | 99 | 99 | 111 | 110 | 130 | 130 | 130 | 144 | 140 | 140 | 86 | |||||||||||||||||||||||||||||||||||||
| Width w/o Trim (IN) | 24 | 33 | 33 | 33 | 33 | 49 | 49 | 49 | 49 | 63 | 62.75 | 101 | |||||||||||||||||||||||||||||||||||||
| Width w/ Trim (IN) | 40 | 57 | 57 | 61 | 60 | 68 | 68 | 68 | 68 | 75 | 75 | 75 | |||||||||||||||||||||||||||||||||||||
| Depth(IN) | 36 | 53 | 53 | 59 | 62 | 83 | 83 | 83 | 83 | 100 | 100 | 133 | |||||||||||||||||||||||||||||||||||||
| Steam Outlet(150 PSI,NPT)(IN) | 1 | 1 | 1 | 2 | 2 | 4 | 4 | 4 | 4 | 4 | 4 | 9 | |||||||||||||||||||||||||||||||||||||
| Air Inlet(IN) | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 14 | |||||||||||||||||||||||||||||||||||||
| Flue(IN) | 6 | 6 | 6 | 8 | 8 | 10 | 10 | 10 | 12 | 10 | 10 | 14 | |||||||||||||||||||||||||||||||||||||
| CLEARANCES | |||||||||||||||||||||||||||||||||||||||||||||||||
| Shipping Weight(LBS) | 1850 | 2900 | 2900 | 3400 | 3400 | 6000 | 6000 | 6000 | 6700 | 11600 | 11600 | 23600 | |||||||||||||||||||||||||||||||||||||
| Operating Weight(LBS) | 1920 | 3500 | 3500 | 4100 | 4100 | 7864 | 7864 | 7864 | 9080 | 18975 | 18975 | 34894 | |||||||||||||||||||||||||||||||||||||
| Flooded Weight(LBS) | 2000 | 3850 | 3850 | 4400 | 4400 | 8600 | 8600 | 8600 | 9710 | 19925 | 19925 | 37513 | |||||||||||||||||||||||||||||||||||||
